'Возможности программы Autorobot после инсталляции и запуска позволяют рихтовщику завести виртуальную учетную карточку дефектов каждого автомобиля, который проходит через его руки. Подозреваю, что фины очень педантичны в этом вопросе, так как после запуска программа провоцирует пользователя зарегистрировать свою работу. Возможно, так ведется борьба с 'халтурами' в рабочее время. Выбрав русский язык, нам станет ясно, что программа совершенно не сложная. Заполнив карточку на автомобиль, указав модель и дату изготовления, выбрав тип кузова, указав контактную информацию об автовладельце и описав послеаварийные дефекты, переходим к самой главной части программы — базе данных геометрических размеров кузова автомобиля, нажатием виртуальной кнопки 'Измерительные карточки'. Как правило, на каждую модель автомобиля заведено по три листа основных измерительных карточек, иногда имеются ещё и дополнительные.
Геометрия кузова автомобиля. Проверка лакокрасочного покрытия. ГАЗ-3110: 80. Геометрия кузова ГАЗ 31105. Автомобильная литература. Кузовные величины ГАЗ 3.
Первый лист отображает размеры верхней части кузова- корпуса автомобиля. Второй лист — полная геометрия рамы днища кузова. И третий лист подсказывает способ крепления автомобиля на рихтовочном стенде и какое именно использовать крепление для надёжной фиксации автомобиля, показывает места установки креплений в технологических отверстиях и направления возможных воздействий гидравлических растяжек. Чтобы лучше представить процесс, стоит остановиться на деталях. Автомобиль заезжает на стенд по пандусам.
Затем, если днище автомобиля недеформировано, закрепляется за нижние кромки кузова и приподнимается, высвобождая колёса автомобиля от нагрузки. Фиксировать автомобиль необходимо как минимум в 4-6 точках. Если же не зафиксировать таким образом кузов, не удастся качественно отрихтовать автомобиль. Ведь кузов хоть и металлический, но в некоторых случаях он остаётся упругим или, наоборот, эластичным. Некоторым удавалось голыми руками ставить на место 'хлопки', выдавливая металл на своё прежнее место.
Однажды, после аварии и предварительной рихтовки, довелось полностью распаковать 'Таврию', сняв крышу и правую 'четверть' — заднее крыло с порожком и задней стойкой крыши, после чего автомобиль по поведению кузова превратился в 'холодец'. Далее голыми руками выровняли внутреннюю часть усиливающего каркаса, так как в распакованном виде металл поддаётся обработке без особого труда и имеет максимальную жёсткость то лько в сборе с другими элементами кузова. Так вот после этого начинаешь понимать, насколько хрупким может быть представление о прочности. Итак, если в нашем распоряжении имеется оригинальный автоматизированный рихтовочный стенд с электронным датчиком линейных размеров — проблем нет.
В противном случае придётся всё мерить вручную, используя листы геометрических размеров кузова программы Autorobot. Для примера рассмотрим вариант универсала Mercedes-Benz E-класса в 124 кузове 1986-1996 годов изготовления. Запускаем программу, выбираем модель автомобиля и открываем первый лист измерительных карточек. Любой лист содержит вверху в рамочке информацию про автомобиль, спецификацию по кузовным признакам. Далее сам профиль кузова со стрелочками и табличками под ним.
Обратите внимание, что кузов в длину разбит на 19 контрольных зон, а нулевая точка находится в 15 зоне. Это не точка центра масс или ещё чего, а, вероятнее, точка минимальной деформации, выявленная в результате краш-тестов. От неё всё и меряется, хотя профессионалы даже в уме вычисляют расстояния между любыми двумя точками кузова, которые необязательно находятся в одной горизонтальной или вер тикальной плоскостях. Итак, первая табличка под профилем кузова. Верхний ряд этой таблички содержит символы восьми и шестигранников с цифрами внутри. Всё правильно — это размеры гаечных ключей, которые понадобятся для разборки, т.е. На 12, 16 и 20.
Также в этом ряду изображены треугольнички с чёрными уголками, которые показывают расположение крепёжных и технологических отверстий, а точнее их направленность: вертикальную или горизонтальную. В следующем ряду мы находим информацию по крепежу и крепёжным пистонам, которые имеют двухдиаметральную вытянутую форму. Крепёжные элементы на стаканах амортизаторов, на которые накручиваются гайки на 16, имеют более продолговатую форму. В остальные крепёжные элементы вкручиваются болты, потому их длина несколько короче. Некоторые производители используют специальные крепёжные элементы, которые также изображаются в виде отдельной картинки в верхнем углу листа. Завершает эту табличку ряд цифр вертикальных размеров, которые по сути являются относительными точки, лежащей гор аздо ниже нижней точки кузова автомобиля. Но и это не проблема, так как можно всё пересчитать с учётом поправки на новую нижнюю точку.
Рассматривая далее лист, обнаруживаем схему симметрии или вид сверху с указанием линейных размеров для правой и левой половин автомобиля. Ни для кого не секрет, что левая и правая части автомобиля должны быть симметричны.

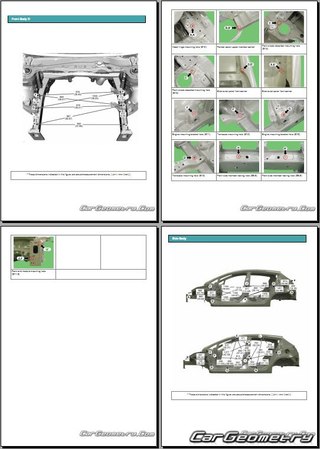

Геометрия Кузова Газель
В этом мы можем убедиться, взглянув на эту схему. В самом низу разработчики поместили шесть уточняющих схем, соединённых стрелками с соответствующими зонами замеров. Все размеры в нашей программе указаны в миллиметрах. Но будьте готовы осваивать измерения в дюймах, что встречается в других программах, и потому приобретите измерительную рулетку с нанесенными метками двух систем.
Тогда и калькулятор не понадобится. Следующий лист измерительной карточки предоставляет информацию о раме кузова и лонжеронах. Как правило, последние имеют выгнуто-дугообразную форму, и потому на лонжеронах будет наблюдаться скопление точек измерения. От правильности установки лонжеронов зависит не только перекос автомобиля, но и зазоры между элементами кузова.
Потому будьте внимательны и старайтесь тщательно пройтись по всем контрольным точкам. По большому счёту, от кузова зависит больше, чем от чего другого в автомобиле, в том числе и безопасность людей. Если неправильно отрихтован кузов, помимо всего прочего могут возникнуть 'шумы кузова' при движении, будет беспричинно лопаться лобовое или глухие боковые стёкла, придётся постоянно подгонять замки дверей и т.д. Автомобиль тогда просто перестаёт радовать своего владельца, только раздражая его постоянными проблемами.
Также пару слов стоит уделить металлу кузова автомобиля. При толщине 0.8-1мм металл имеет свойство 'играть', т.е. Выгибаться без особого усилия. Так вот после аварий и ДТП металл может ещё и растягиваться за счёт уменьшения в толщине — это и называется эластичностью и приносит немало хлопот рихтовщику. Внимательно присмотревшись к повреждённым участкам, можно заметить, что ржавчина начинает 'поедать' неокрашенный металл с мест повышенного механического напряжения.
Самые яркие примеры: складки металла, рваные края и сварные швы. Это значит, что с металла кузова необходимо снять механическое напряжение, иначе коррозия уничтожит в скором времени плоды нашей работы. Также при повреждениях крышек капота или багажника, дверей их лучше заменить на целые и не рихтовать. Это связано с тем, что эти детали испытывают постоянное механическое и температурное воздействие, и не факт, что через годик-другой не отвалится даже тоненький слой шпаклёвки и не появятся трещины под лаком. В заключение, со своей стороны мне хотелось бы пожелать творческих успехов мастерам такой важной профессии, как рихтовщики и выразить надежду, что с ростом числа автомобилей на дорогах не увеличатся проблемы, а исчезнут очереди в кузовные мастерские. Спартак Каневский, полная версия см. Фрхив журнала 'Автомастер' №7 2008г.'
'Возможности программы Autorobot после инсталляции и запуска позволяют рихтовщику завести виртуальную учетную карточку дефектов каждого автомобиля, который проходит через его руки. Подозреваю, что фины очень педантичны в этом вопросе, так как после запуска программа провоцирует пользователя зарегистрировать свою работу.
Возможно, так ведется борьба с 'халтурами' в рабочее время. Выбрав русский язык, нам станет ясно, что программа совершенно не сложная. Заполнив карточку на автомобиль, указав модель и дату изготовления, выбрав тип кузова, указав контактную информацию об автовладельце и описав послеаварийные дефекты, переходим к самой главной части программы — базе данных геометрических размеров кузова автомобиля, нажатием виртуальной кнопки 'Измерительные карточки'. Как правило, на каждую модель автомобиля заведено по три листа основных измерительных карточек, иногда имеются ещё и дополнительные. Первый лист отображает размеры верхней части кузова- корпуса автомобиля. Второй лист — полная геометрия рамы днища кузова.
И третий лист подсказывает способ крепления автомобиля на рихтовочном стенде и какое именно использовать крепление для надёжной фиксации автомобиля, показывает места установки креплений в технологических отверстиях и направления возможных воздействий гидравлических растяжек. Чтобы лучше представить процесс, стоит остановиться на деталях. Автомобиль заезжает на стенд по пандусам.
Затем, если днище автомобиля недеформировано, закрепляется за нижние кромки кузова и приподнимается, высвобождая колёса автомобиля от нагрузки. Фиксировать автомобиль необходимо как минимум в 4-6 точках. Если же не зафиксировать таким образом кузов, не удастся качественно отрихтовать автомобиль. Ведь кузов хоть и металлический, но в некоторых случаях он остаётся упругим или, наоборот, эластичным. Некоторым удавалось голыми руками ставить на место 'хлопки', выдавливая металл на своё прежнее место.
Однажды, после аварии и предварительной рихтовки, довелось полностью распаковать 'Таврию', сняв крышу и правую 'четверть' — заднее крыло с порожком и задней стойкой крыши, после чего автомобиль по поведению кузова превратился в 'холодец'. Далее голыми руками выровняли внутреннюю часть усиливающего каркаса, так как в распакованном виде металл поддаётся обработке без особого труда и имеет максимальную жёсткость то лько в сборе с другими элементами кузова. Так вот после этого начинаешь понимать, насколько хрупким может быть представление о прочности. Итак, если в нашем распоряжении имеется оригинальный автоматизированный рихтовочный стенд с электронным датчиком линейных размеров — проблем нет.
В противном случае придётся всё мерить вручную, используя листы геометрических размеров кузова программы Autorobot. Для примера рассмотрим вариант универсала Mercedes-Benz E-класса в 124 кузове 1986-1996 годов изготовления. Запускаем программу, выбираем модель автомобиля и открываем первый лист измерительных карточек. Любой лист содержит вверху в рамочке информацию про автомобиль, спецификацию по кузовным признакам. Далее сам профиль кузова со стрелочками и табличками под ним. Обратите внимание, что кузов в длину разбит на 19 контрольных зон, а нулевая точка находится в 15 зоне. Это не точка центра масс или ещё чего, а, вероятнее, точка минимальной деформации, выявленная в результате краш-тестов.
От неё всё и меряется, хотя профессионалы даже в уме вычисляют расстояния между любыми двумя точками кузова, которые необязательно находятся в одной горизонтальной или вер тикальной плоскостях. Итак, первая табличка под профилем кузова. Верхний ряд этой таблички содержит символы восьми и шестигранников с цифрами внутри. Всё правильно — это размеры гаечных ключей, которые понадобятся для разборки, т.е.
Геометрия Кузова Газ 24
На 12, 16 и 20. Также в этом ряду изображены треугольнички с чёрными уголками, которые показывают расположение крепёжных и технологических отверстий, а точнее их направленность: вертикальную или горизонтальную. В следующем ряду мы находим информацию по крепежу и крепёжным пистонам, которые имеют двухдиаметральную вытянутую форму.
Крепёжные элементы на стаканах амортизаторов, на которые накручиваются гайки на 16, имеют более продолговатую форму. В остальные крепёжные элементы вкручиваются болты, потому их длина несколько короче. Некоторые производители используют специальные крепёжные элементы, которые также изображаются в виде отдельной картинки в верхнем углу листа. Завершает эту табличку ряд цифр вертикальных размеров, которые по сути являются относительными точки, лежащей гор аздо ниже нижней точки кузова автомобиля.
Но и это не проблема, так как можно всё пересчитать с учётом поправки на новую нижнюю точку. Рассматривая далее лист, обнаруживаем схему симметрии или вид сверху с указанием линейных размеров для правой и левой половин автомобиля. Ни для кого не секрет, что левая и правая части автомобиля должны быть симметричны. В этом мы можем убедиться, взглянув на эту схему.
В самом низу разработчики поместили шесть уточняющих схем, соединённых стрелками с соответствующими зонами замеров. Все размеры в нашей программе указаны в миллиметрах. Но будьте готовы осваивать измерения в дюймах, что встречается в других программах, и потому приобретите измерительную рулетку с нанесенными метками двух систем. Тогда и калькулятор не понадобится. Следующий лист измерительной карточки предоставляет информацию о раме кузова и лонжеронах. Как правило, последние имеют выгнуто-дугообразную форму, и потому на лонжеронах будет наблюдаться скопление точек измерения. От правильности установки лонжеронов зависит не только перекос автомобиля, но и зазоры между элементами кузова.
Потому будьте внимательны и старайтесь тщательно пройтись по всем контрольным точкам. По большому счёту, от кузова зависит больше, чем от чего другого в автомобиле, в том числе и безопасность людей. Если неправильно отрихтован кузов, помимо всего прочего могут возникнуть 'шумы кузова' при движении, будет беспричинно лопаться лобовое или глухие боковые стёкла, придётся постоянно подгонять замки дверей и т.д. Автомобиль тогда просто перестаёт радовать своего владельца, только раздражая его постоянными проблемами. Также пару слов стоит уделить металлу кузова автомобиля.
Геометрия Кузова Газ 31105
При толщине 0.8-1мм металл имеет свойство 'играть', т.е. Выгибаться без особого усилия. Так вот после аварий и ДТП металл может ещё и растягиваться за счёт уменьшения в толщине — это и называется эластичностью и приносит немало хлопот рихтовщику.
Внимательно присмотревшись к повреждённым участкам, можно заметить, что ржавчина начинает 'поедать' неокрашенный металл с мест повышенного механического напряжения. Самые яркие примеры: складки металла, рваные края и сварные швы. Это значит, что с металла кузова необходимо снять механическое напряжение, иначе коррозия уничтожит в скором времени плоды нашей работы. Также при повреждениях крышек капота или багажника, дверей их лучше заменить на целые и не рихтовать. Это связано с тем, что эти детали испытывают постоянное механическое и температурное воздействие, и не факт, что через годик-другой не отвалится даже тоненький слой шпаклёвки и не появятся трещины под лаком.
Геометрия Кузова Газ 21
В заключение, со своей стороны мне хотелось бы пожелать творческих успехов мастерам такой важной профессии, как рихтовщики и выразить надежду, что с ростом числа автомобилей на дорогах не увеличатся проблемы, а исчезнут очереди в кузовные мастерские. Спартак Каневский, полная версия см. Фрхив журнала 'Автомастер' №7 2008г.'
